ALU20P - TUBE CARRE ALUMINIUM - AVEC PAIRES D'APPUIS

ALU20P - TUBE CARRE ALUMINIUM - AVEC PAIRES D'APPUIS

Tigre

ALU20P

TUBE CARRE ALUMINIUM
AVEC PAIRES D'APPUIS
Description

  • Section : 20X20X1,5 angles rayonnés 1 mm, appuis perpendiculaires
  • Distance entre appuis 10,3 mm et largeur 10 mm
  • - Type 1P : une Paire d'appuis
  • - Type 2PMA : 2 Paires d'appuis sur côtés du Même Angle
  • - Type 2PCO : 2 Paires d'appuis sur Côtés Opposés
  • - Type 3P : 3 Paires d'appuis
  • Barre de 6 mètres et coupe d'onglet à la longueur angle 90° et 45°
  • Nota : des constructions diverses, rayonnages, etc ... sont réalisables
  • avec les attaches, manchons, raccords, organes d'assemblage, embouts de
  • section similaire (20x20x1,5) et vérins de réglage, etc ...qui sont
  • présentés dans nos catalogues.

MATIERE

  • Aluminium extrudé

COLORIS FINITION STANDARD

  • : BRUT, SAT satin anodisé argent E6-EV1

OPTIONS

Sur quantité appropriée : plastifiée blanc (50-120u) RAL 9010

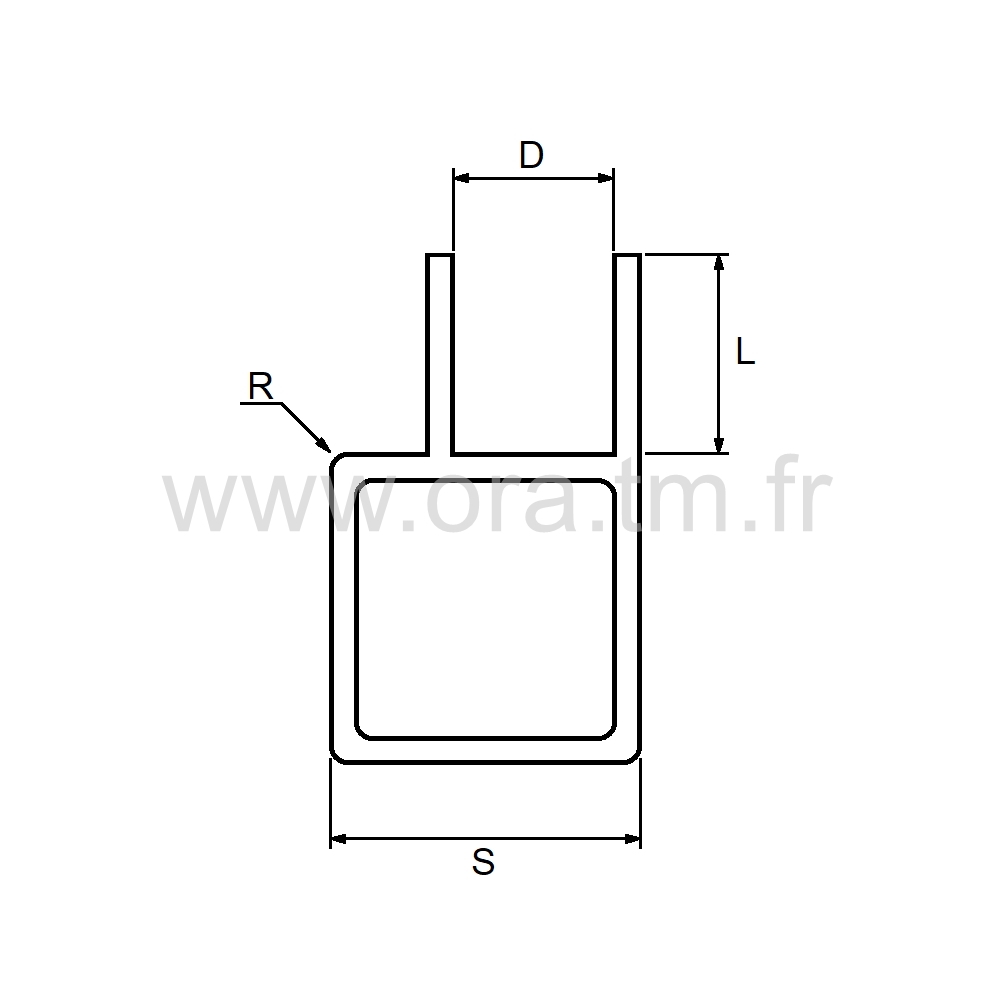

ALU20P - TUBE CARRE ALUMINIUM - AVEC PAIRES D'APPUIS
1P

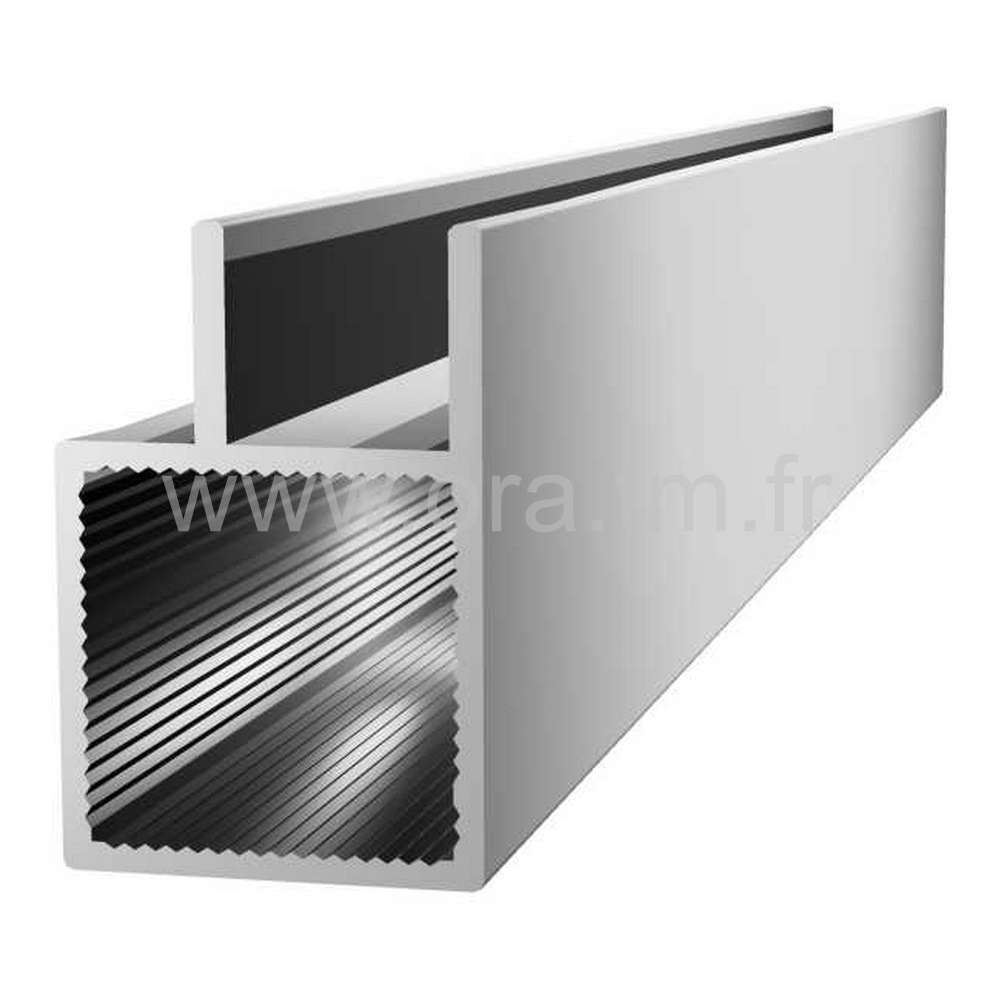

ALU20P - TUBE CARRE ALUMINIUM - AVEC PAIRES D'APPUIS
1P

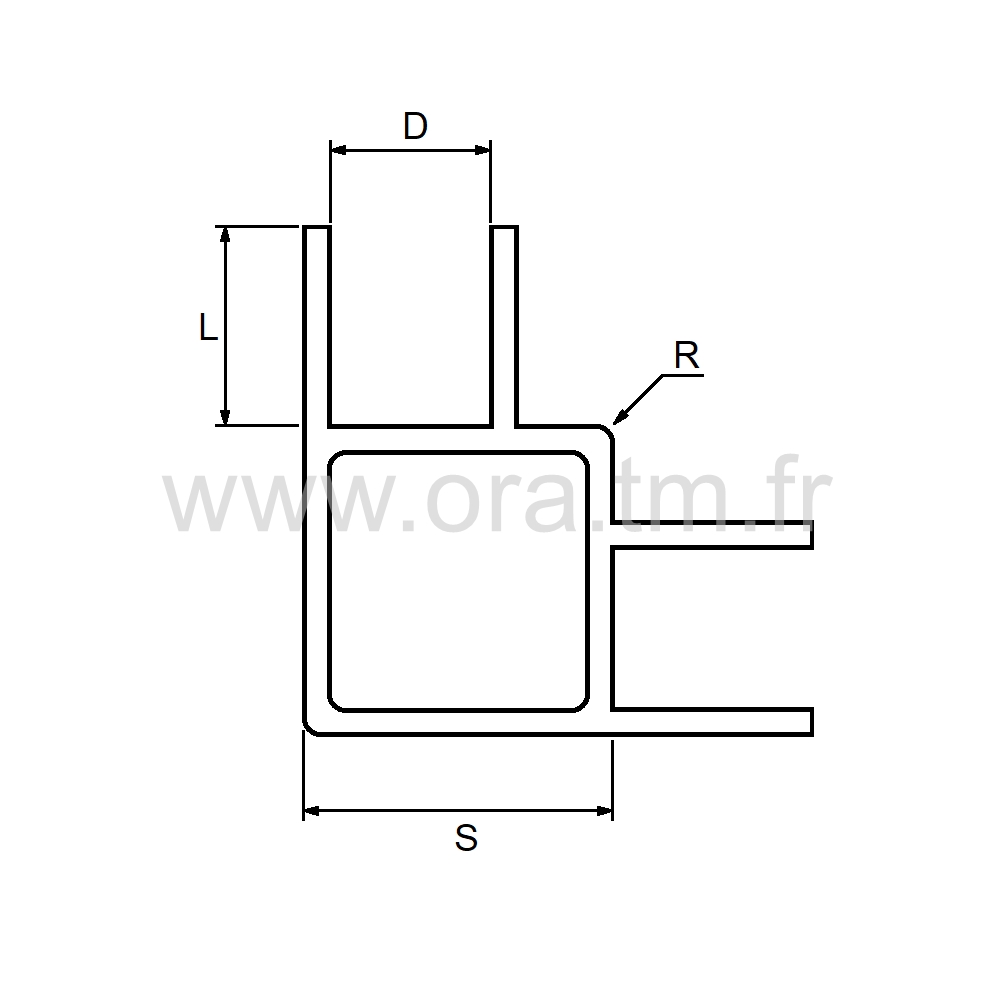

ALU20P - TUBE CARRE ALUMINIUM - AVEC PAIRES D'APPUIS
2PCO

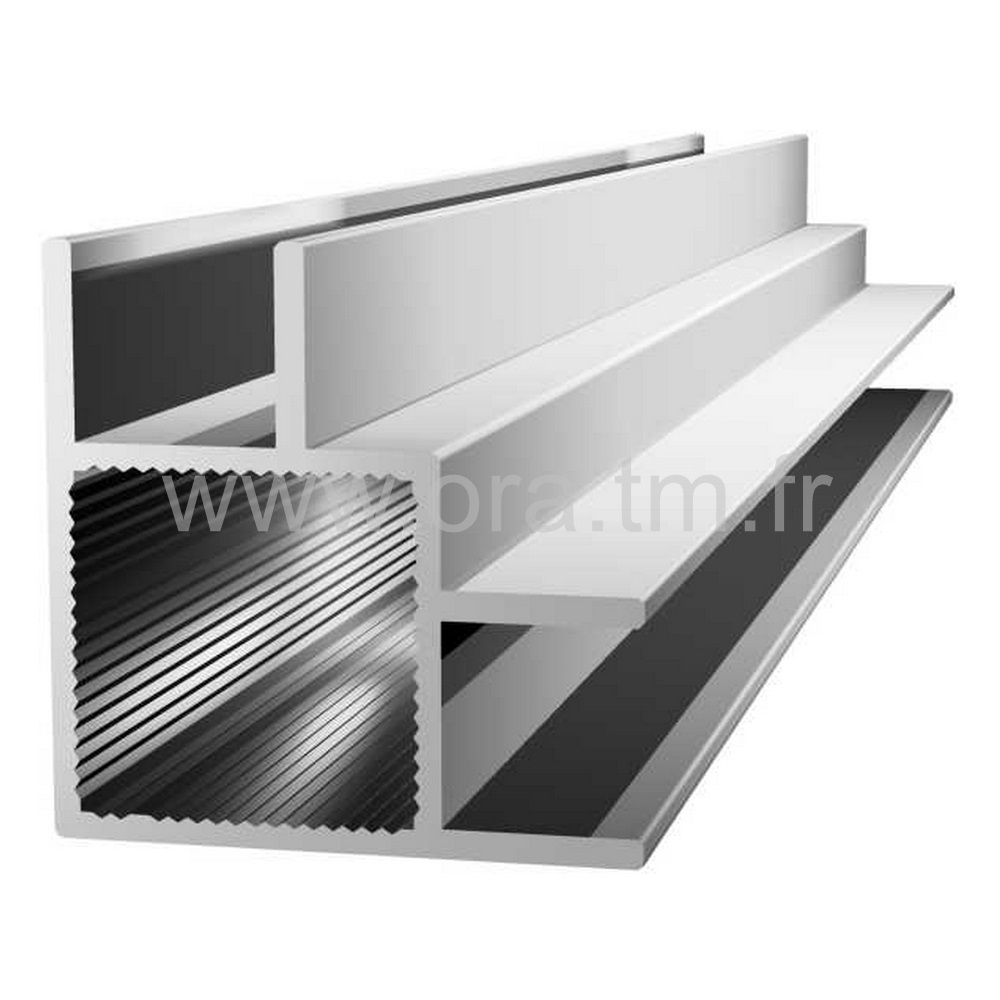

ALU20P - TUBE CARRE ALUMINIUM - AVEC PAIRES D'APPUIS
2PCO
ALU20P - TUBE CARRE ALUMINIUM - AVEC PAIRES D'APPUIS
2PMA

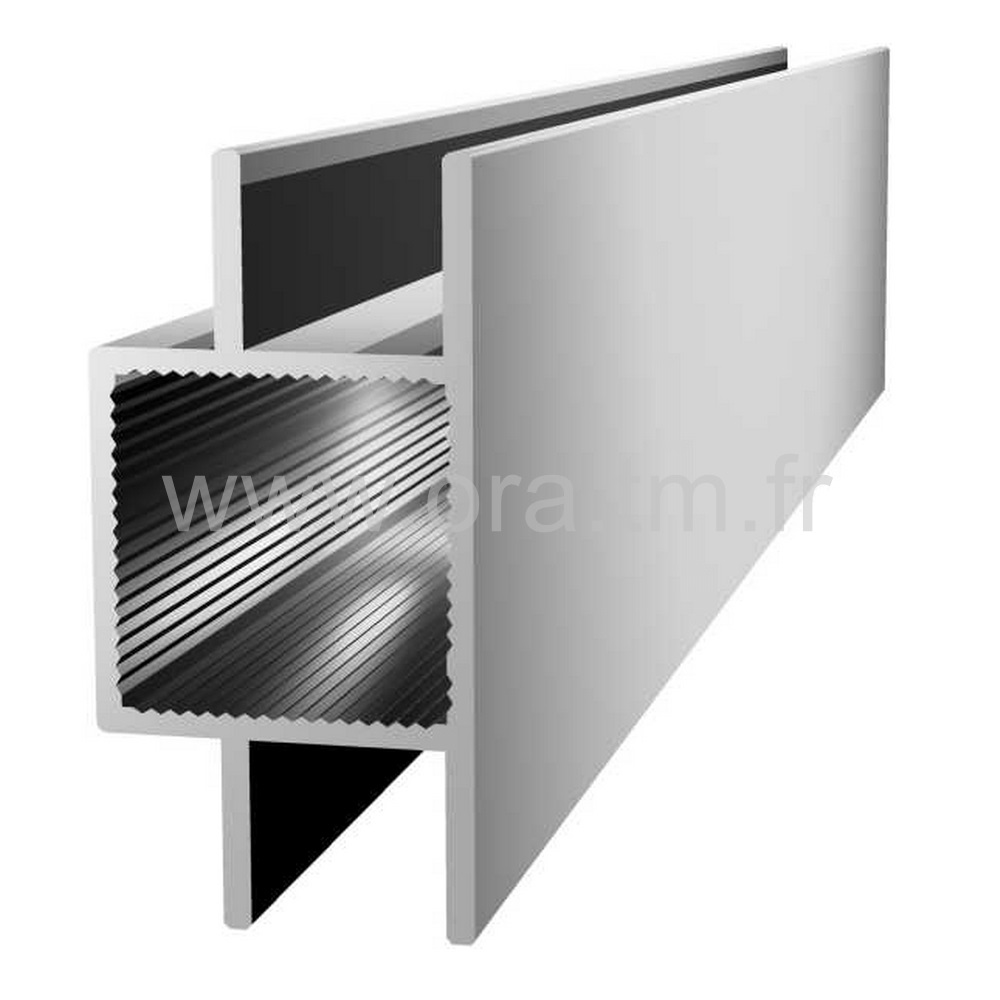

ALU20P - TUBE CARRE ALUMINIUM - AVEC PAIRES D'APPUIS
2PMA

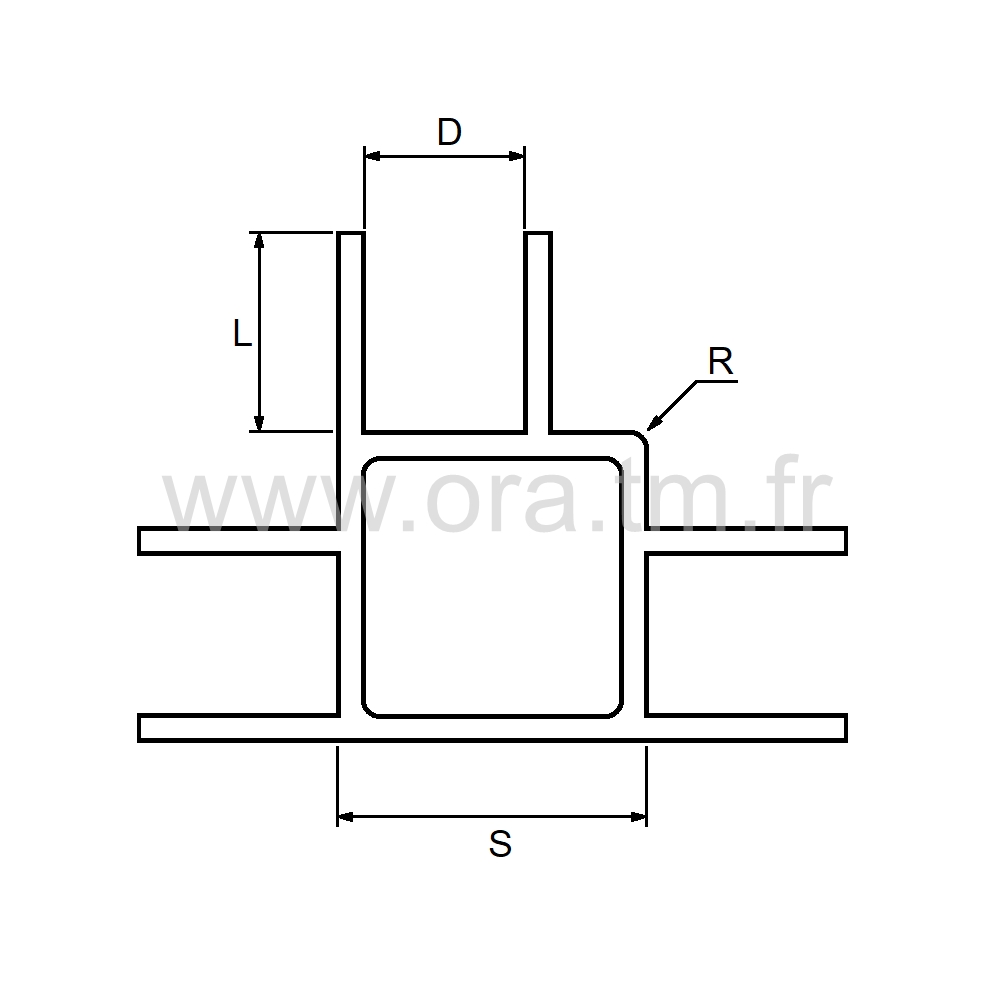

ALU20P - TUBE CARRE ALUMINIUM - AVEC PAIRES D'APPUIS
3P

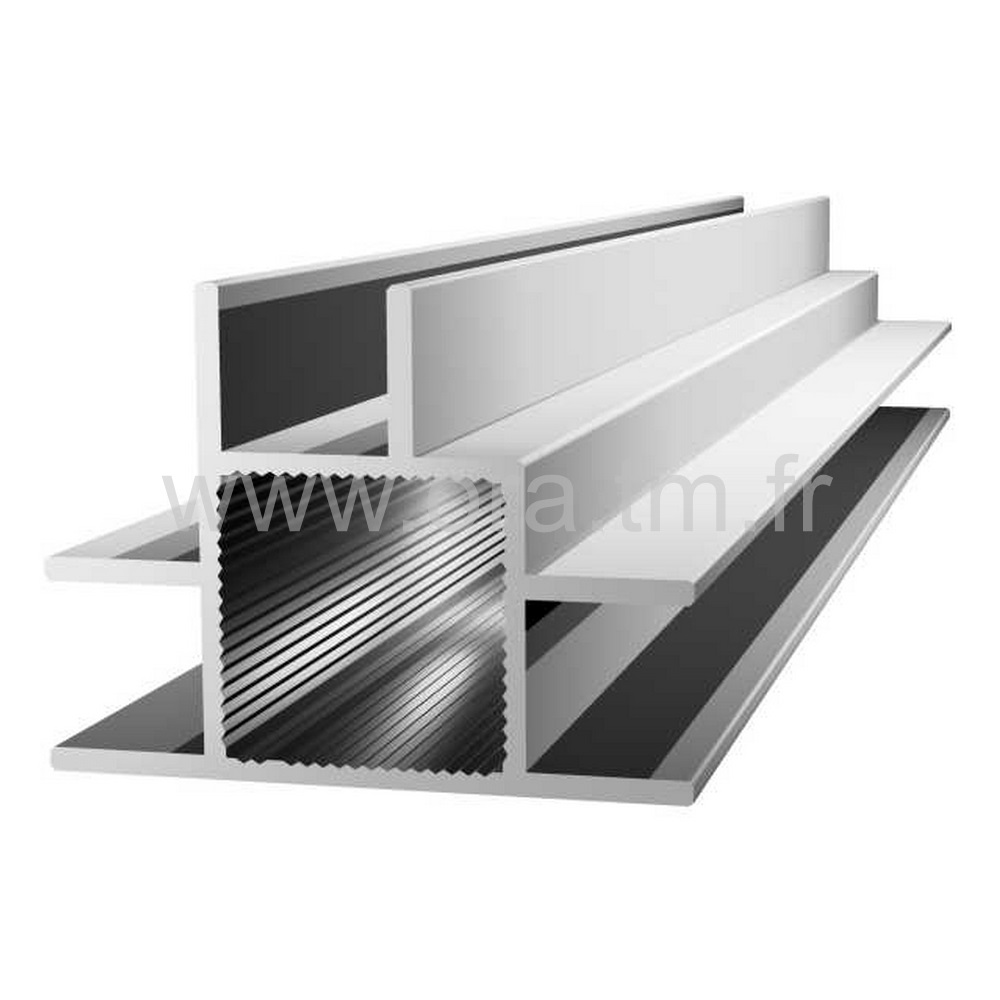

ALU20P - TUBE CARRE ALUMINIUM - AVEC PAIRES D'APPUIS
3P

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

Références
S
mm
D
mm
L
mm
R
mm
Type
-

ALU20P 1P

ALU20P 1P

ALU20P 1P

×
Connectez-vous pour accéder à nos articles

ALU20P 2PMA

ALU20P 2PMA

ALU20P 2PMA

×
Connectez-vous pour accéder à nos articles

ALU20P 2PCO

ALU20P 2PCO

ALU20P 2PCO

×
Connectez-vous pour accéder à nos articles

ALU20P 3P

ALU20P 3P

ALU20P 3P

×
Connectez-vous pour accéder à nos articles

Généralités
Les dimensions sont indiquées en mm, sauf indications. Tolérance générale NF T 58.000 classe N.
Caractéristiques des plastiques (Voir PDF)
Les matières - polyéthylène, polypropylène, polyamide, etc. - qui sont utilisées pour le moulage des articles présentés, sont sélectionnées, selon leurs caractéristiques intrinsèques, en fonction de la forme et de l’usage du modèle.
Marquage des plastiques
Depuis 2007 nos articles sont marqués avec l’identification adéquate (triangle de Möbius ou lettrage).
Pour ceux, dont les moules ont été construits les années précédentes et qui ne sont pas marqués, la gravure du moule est effectuée à la demande, sauf impossibilité technique.
Protection de l’environnement et recyclage
Nous confirmons, notre engagement concernant la protection de l’environnement, notre participation active au niveau de la chaîne de recyclage avec le tri et la valorisation des rebuts plastiques de nos productions et l’utilisation permanente de matière recyclée pour les modèles signalés.
Identification du modèle et de la référence.
Le nom du modèle regroupe les articles de même type et de mêmes caractéristiques. La référence, qui est l’identifiant de l’article, commence par le nom de modèle, suivi de la dimension principale et d’autres indications, qui précèdent la couleur. Pour les modèles comportant des ailettes, la section externe est suivie de l’épaisseur, qui est le plus souvent doublée, afin d’indiquer les mini et maxi supportés.
Exemples : EAD 25X25X1-3 NOIR, EAZ 100X2-4,5 BLANC
Montage
Cette opération doit être adaptée aux caractéristiques techniques, formes et résistance de l'article, afin de préserver l’intégrité de celui-ci. Par exemple, en cas surépaisseur de la paroi du tube, il est conseillé d’effectuer un chanfrein d’entrée à sa périphérie interne (0,3-0,5 x 60°) afin de faciliter l’emmanchement.
Utilisation
La fonction de l'article est précisée dans nos catalogues et devis : embout d’appui, couvre tube, enjoliveur, insertion filetée, manchon et raccord d’assemblage, etc.
L'utilisateur, assume la pleine responsabilité de l’adéquation des caractéristiques de l'article qu'il a choisi avec l’application et les conditions d’utilisation qu’il projette.
Nous recommandons de vérifier la réalité de cette adéquation avec les tests appropriés et nous fournissons les échantillons à cet effet.
Nous sommes également à votre disposition pour vous conseiller, vous accompagner dans la mise en oeuvre de votre projet et effectuer - avec vous - la validation de l’option sélectionnée adéquate.
Dans le cadre de l’amélioration et du développement permanent de ses produits, ORA S.A.S se réserve la possibilité de les modifier, tout en conservant leurs caractéristiques fonctionnelles.
