AISI304 (1.4301) conforme règlement CE NO.2023/2006. Acier inoxydable de
structure austénitique avec haute résistance aux agents chimiques et à
l'oxydation. Faible résidu magnétique. Température mini-maxi : air -40°C
+170°C et eau +120°C. Secteurs d'application : les milieux humides et
corrosifs, ceux ou les normes hygiéniques sont requises, les industries
alimentaires, laitières, chimico-pharmaceutiques, l'embouteillage et
l'industrie électronique ou l'amagnétisme est nécessaire. Sur quantité
appropriée : inox AISI 303 (1.4305) et AISI 316(14.4401).
NBR Caoutchouc acrylon Nitrile Butadiène : bon comportement mécanique,
bonne résistance aux huiles, graisses, aux hydrocarbures et solvants,
aux aliphatiques, aux produits pétroliers, ... Sensible à la lumière,
aux ultraviolets, à l'ozone. Souplesse selon échelle de duretée Shore A.
Température : air mini/maxi -25/+110°C. Eau chaude : maxi+80°C.
Inflammibilité : 94 HB. Bonne adaptation aux industries alimentaires
selon certification -FDA-
EPDM Ethylène Propylène Diène Monomère : bon comportement mécanique,
excellente résistance à la vapeur et aux acides, bonne tenue aux
graisses animales. Particulièrement résistant aux agents chimiques et
atmosphériques. Situation de souplesse selon échelle duretée Shore A.
Plage de température mini maxi : -80/+150°C. Adapté à l'industrie
alimentaire selon certification -FDA-.
VULCANISATION C'est une opération chimique qui consiste à incorporer un
agent vulcanisant dans un élastomère brut, qui réduit le phénomène de
fluage, accroît la cohésion et les propriétés mécaniques et rend les
matériaux de type caoutchouc moins plastique et beaucoup plus élastique.
C'est grâce à la vulcanisation que les objets en caoutchouc et en
thermoplastique ne se déforment pas de manière permanente et progressive
au cours du temps.
SELECTION VERIN = calcul de la charge nécessaire maximale du vérin =
Charge totale de l'appareil / nombre de vérins prévus *Si l'appareil est
soumis à une force dynamique (travaux de montage, maintenance, etc) il
faut doubler la charge totale = Charge totale x 2 / nombre de vérins
prévus *Si des opérateurs interviennent : ajout de 1500 Newton par
opérateur = Charge totale x 2 / nombre de vérins + (1500N x Nombre
d'opérateur) *Dans le cas de vibrations constantes, étude précise à
faire ... Notre bureau technique est à votre disposition ...
Généralités

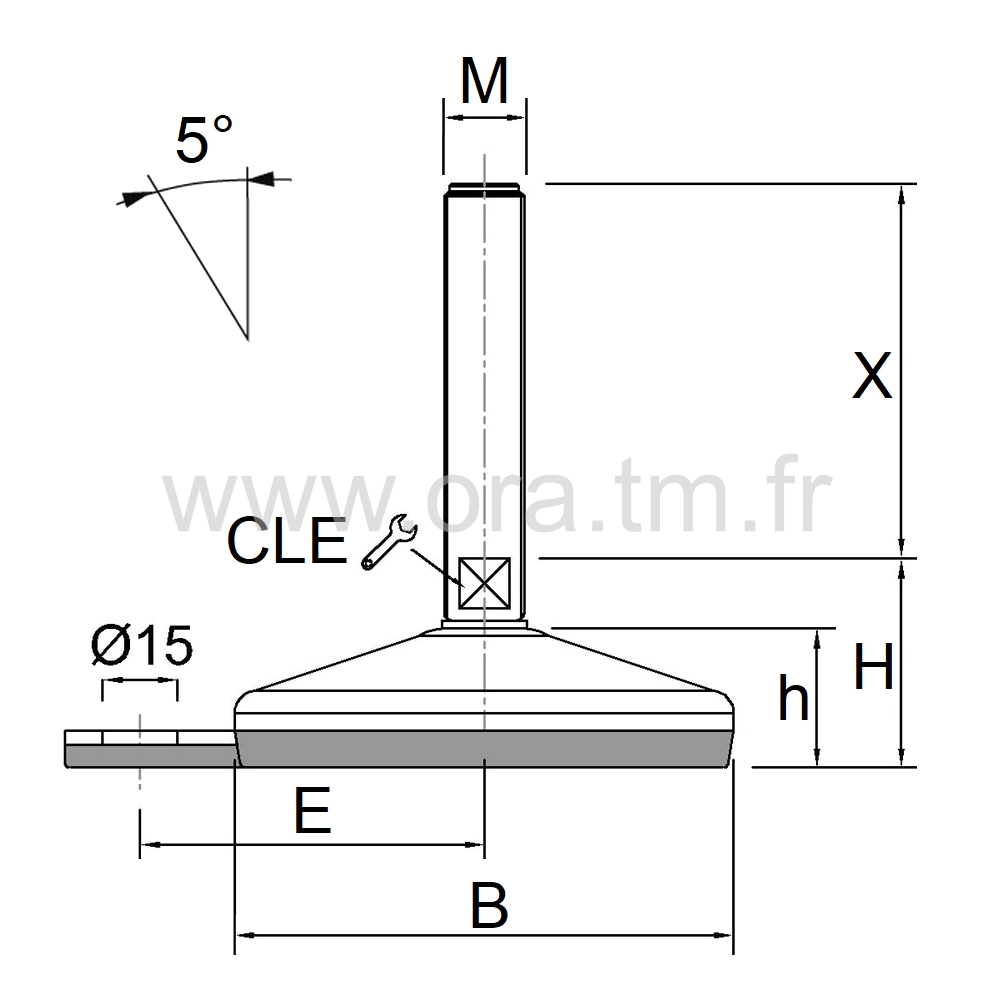

Dimensions indiquées en mm sauf autre indication
Tolérance générale selon NF T 58.000 classe N
Caractéristiques des plastiques utilisés
Voir PDF
Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance qualité moyen 6H/6g
Extrêmité brut de roulage
Revêtement et traitement conforme ROHS.
Tolérance sur longueur filetée utile +/- 2 mm
Tolérence des vis qualité 6H/6h selon norme NF.E.03.051
Montage
Conseil d'utilisation : Ajuster la puissance de la visseuse à la capacité de résistance de la prise de vissage rapide.
Lors du couplage avec une insertion, le vérin doit être vissé complètement sur celle-ci avant l’emmanchement dans le support.
L’opération de réglage de hauteur et le déplacement du meuble ou de l’appareil doivent être effectués vérins hors charge.
Responsabilité : Les détériorations et les dommages qui résultent de conditions anormales d'entreposage, d'utilisation ou qui sont consécutifs à des chocs ne sont pas couverts par la garantie.
Dans le cadre de l’amélioration et du développement permament de ses produits, ORA S.A.S. se réserve le droit de modifier ceux-ci.
